70cm Evanescent Mode Waveguide Bandpass Filter (3 Resonatoren)
(Amateurfunk-Prototyp)

(Evanescent=arbeitet unterhalb der Hohlleiter-Grenzfrequenz im TE10-Mode)
Bandpass Fu=430MHz; Fo=440MHz (70cm Amateurfunkband)

Gemessene Kurven vom Netzwerkanalysator:

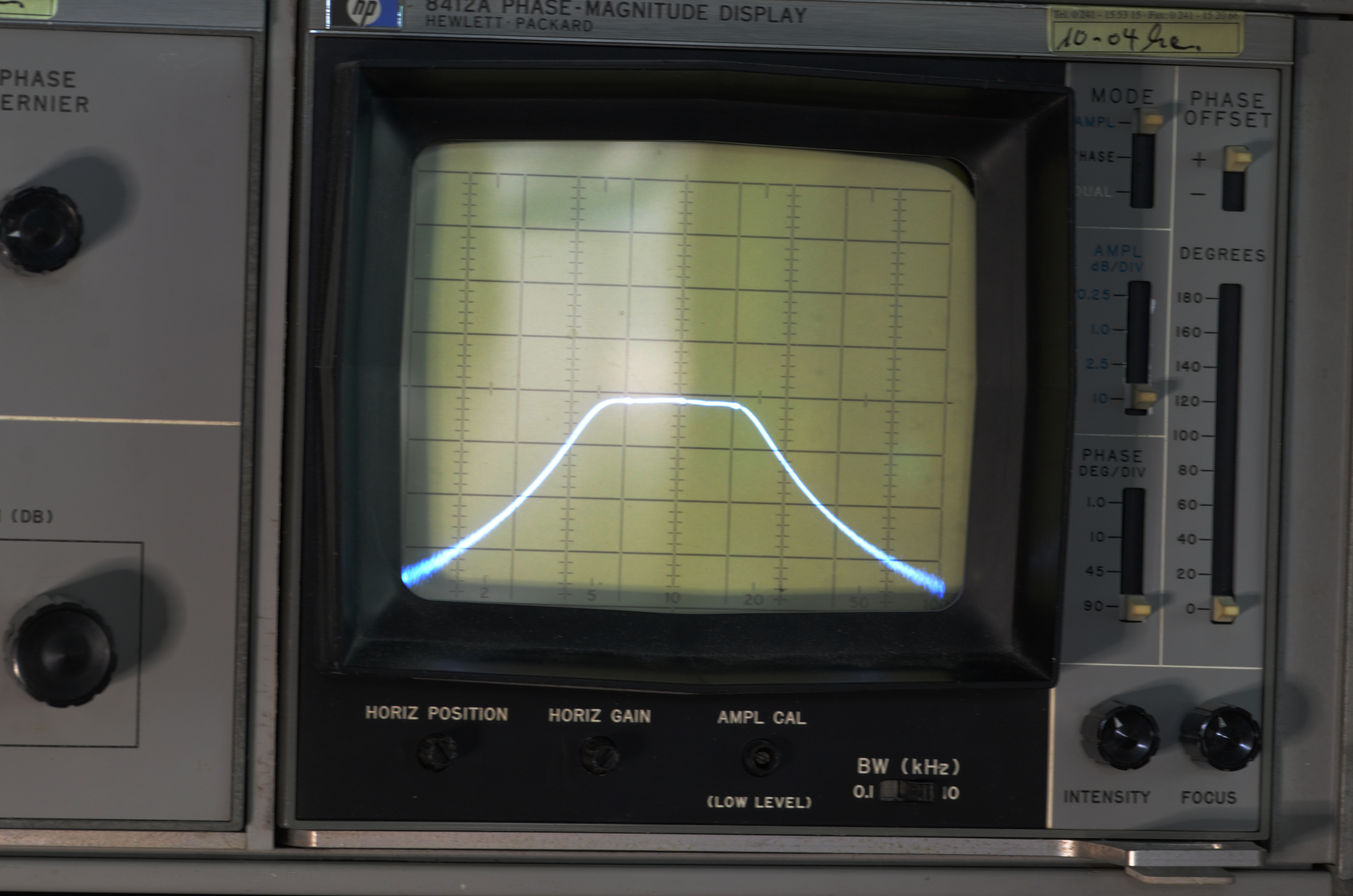

Durchlasskurve S21 mit 10dB/Div und 5MHz/Div (Marker bei 430MHz, 435MHz und 440MHz)

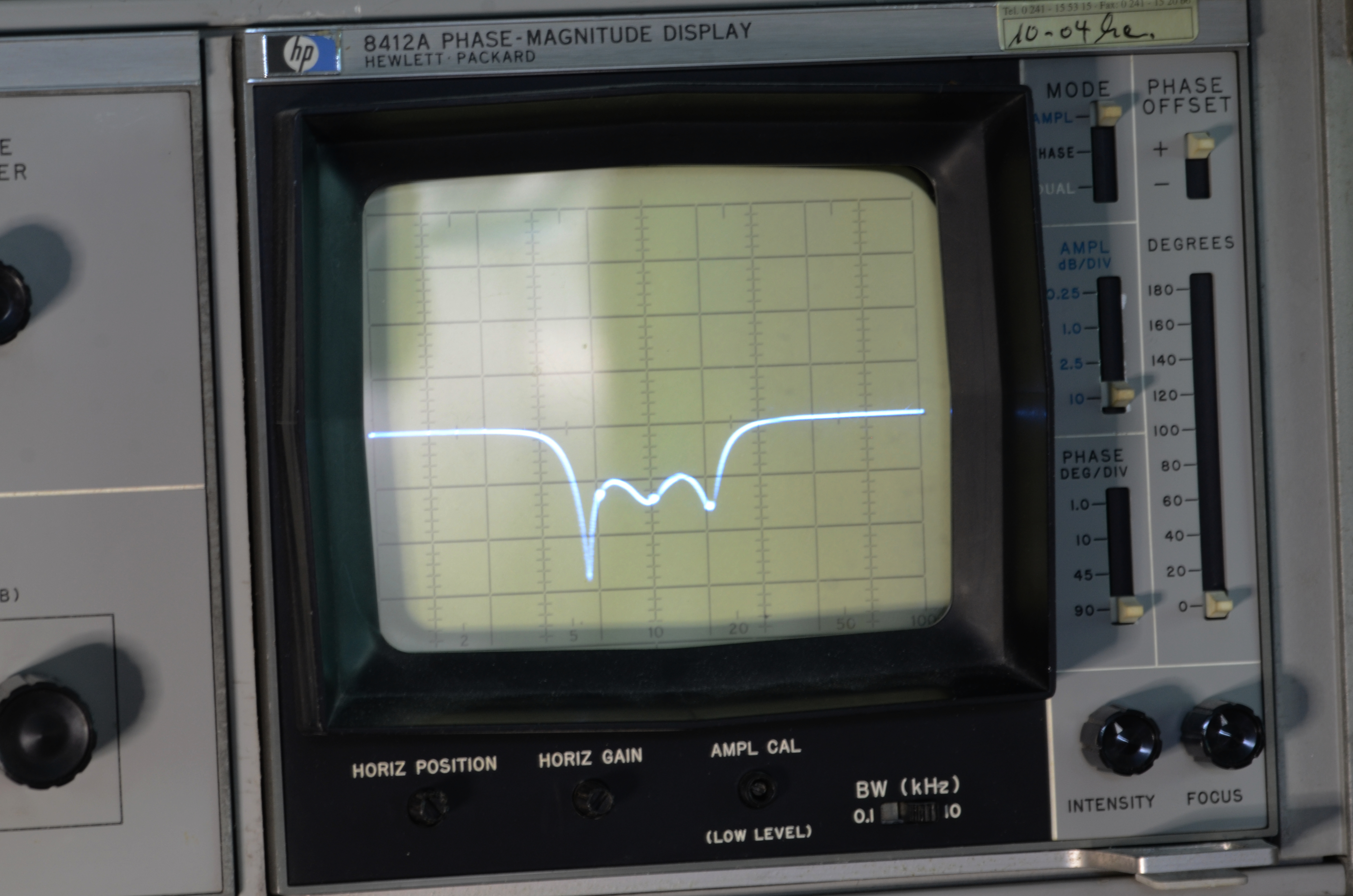

Rückflußdämpfung S11 mit 10dB/Div und 5MHz/Div (Marker bei 430MHz, 435MHz und 440MHz)

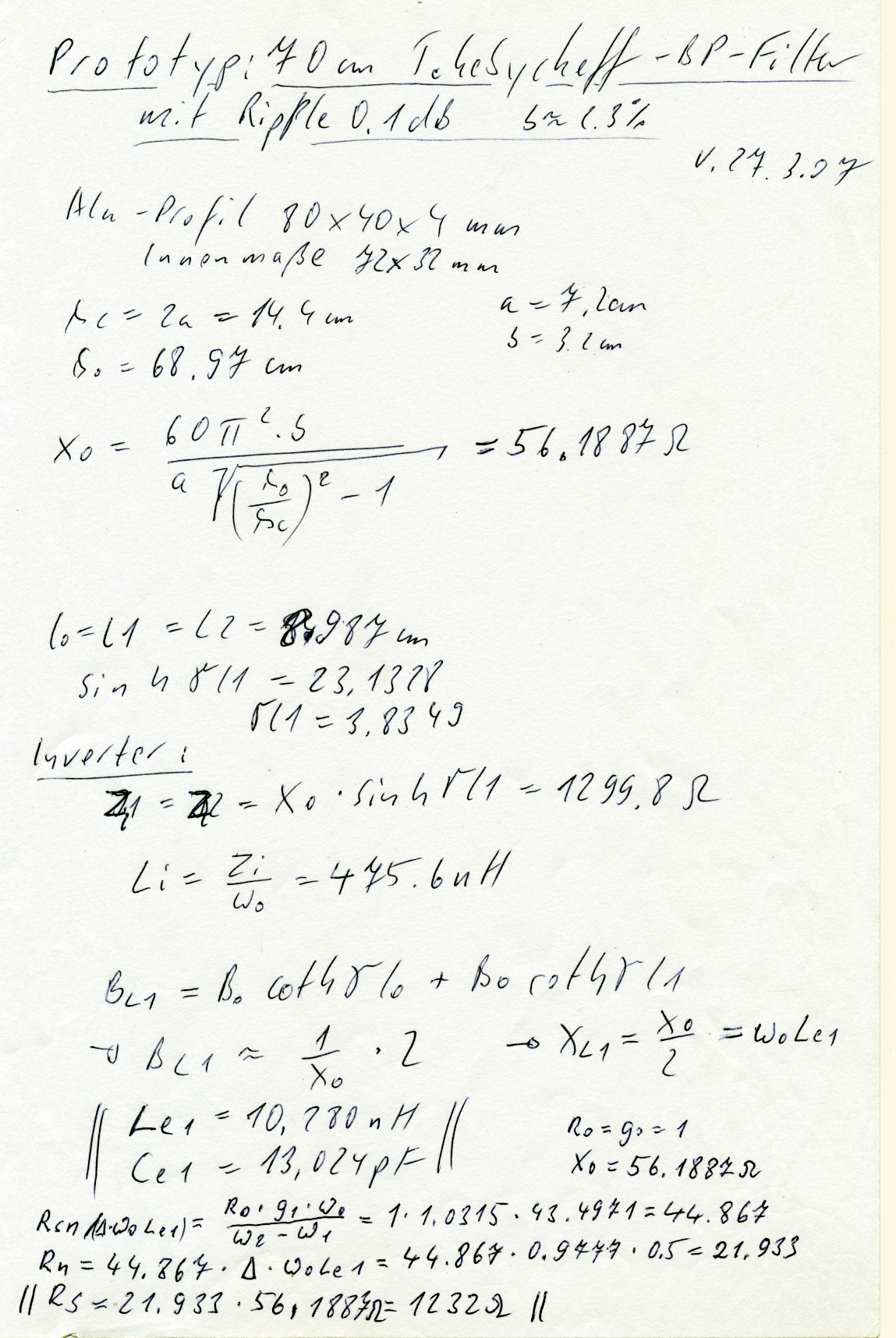

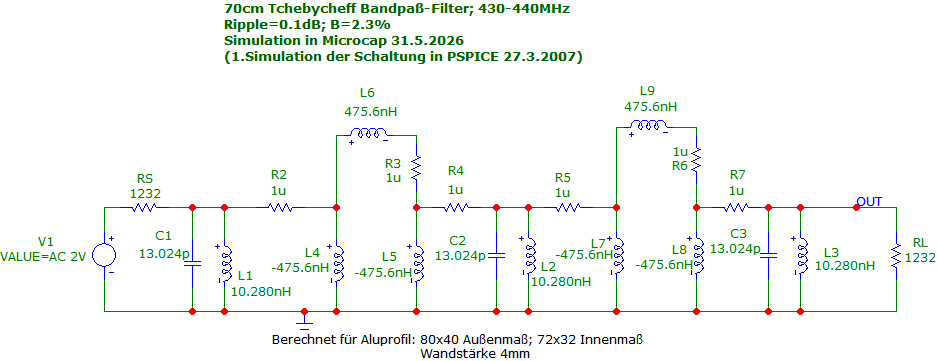

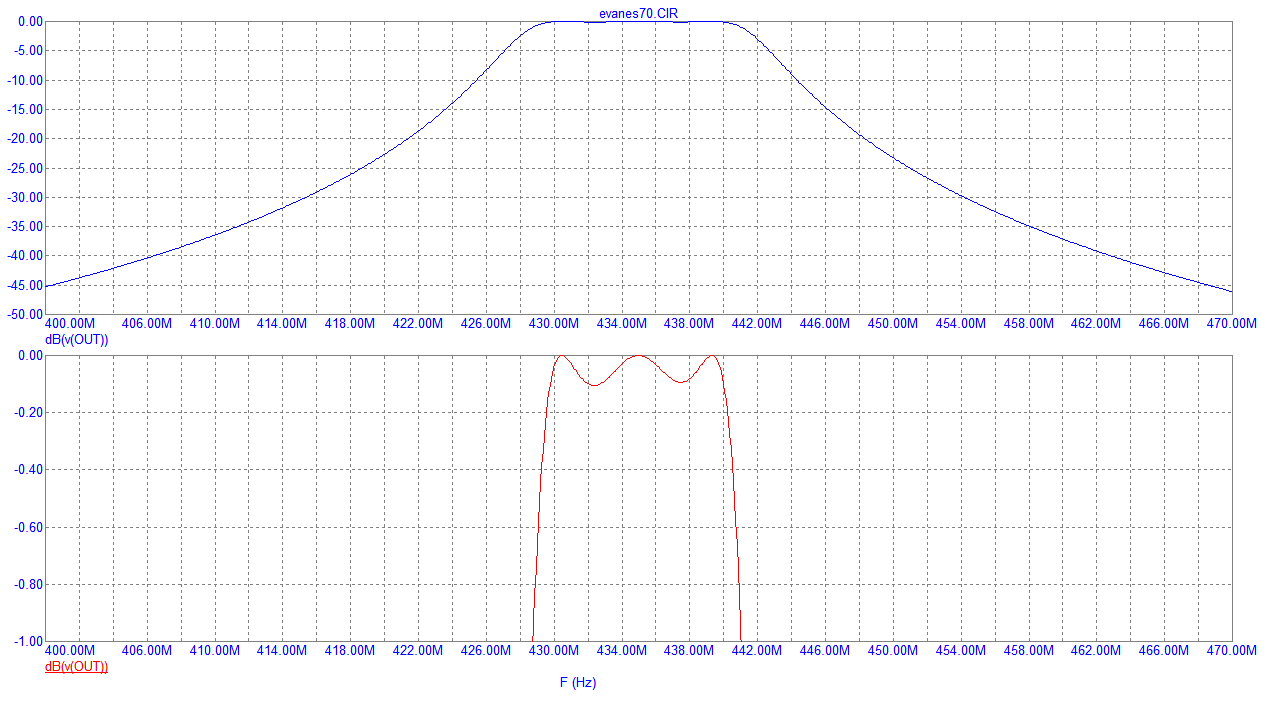

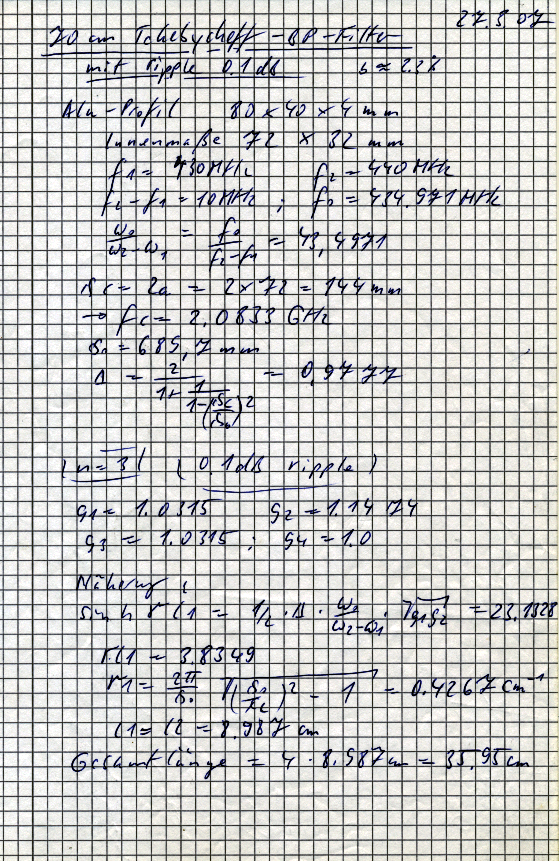

MICRO-CAP-Simulation mit Berechnung

Simulation mit Touchstone

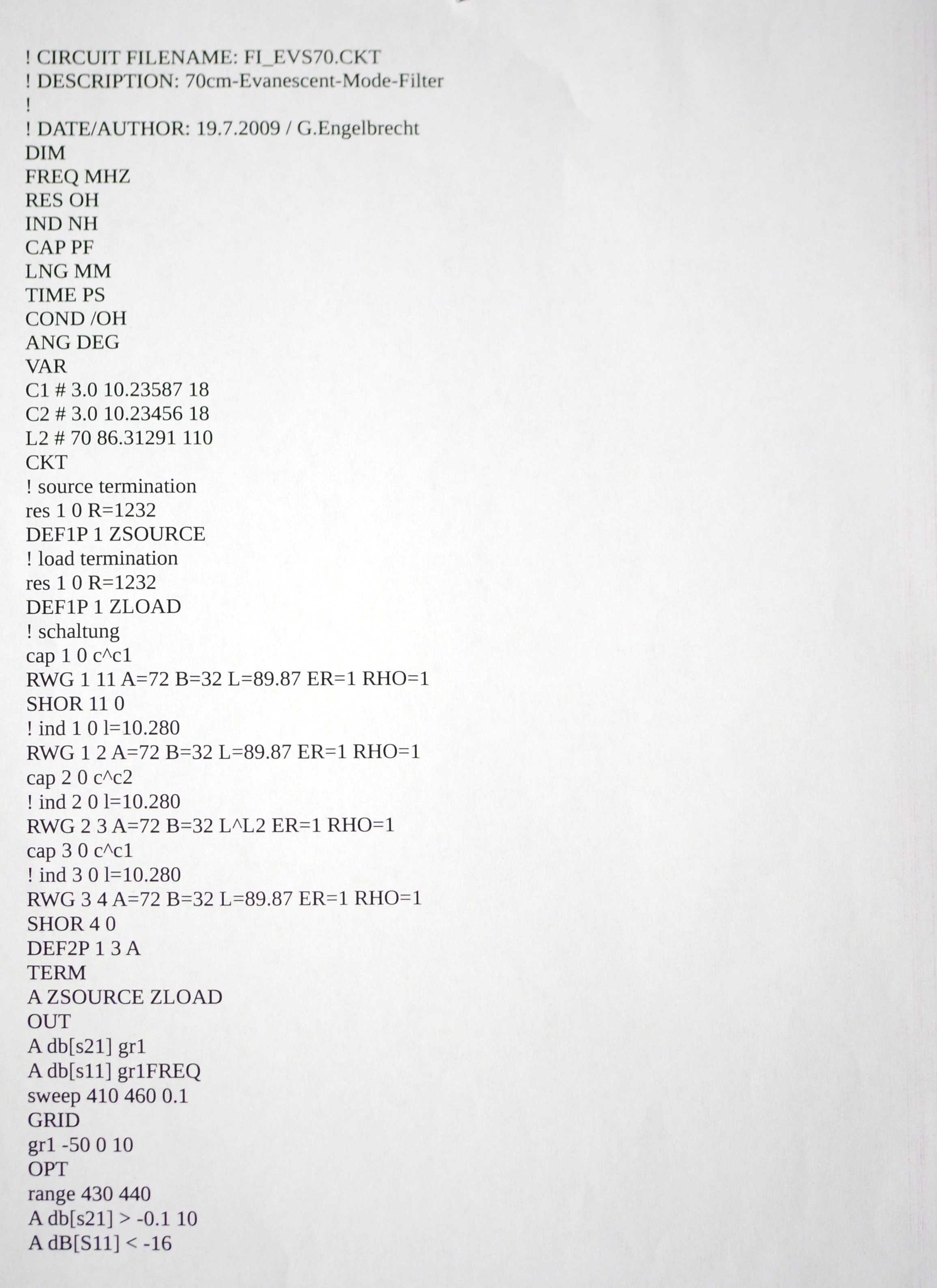

Touchstone-Circuit-File (Induktivitäten durch Rechteckhohlleiter ersetzt)

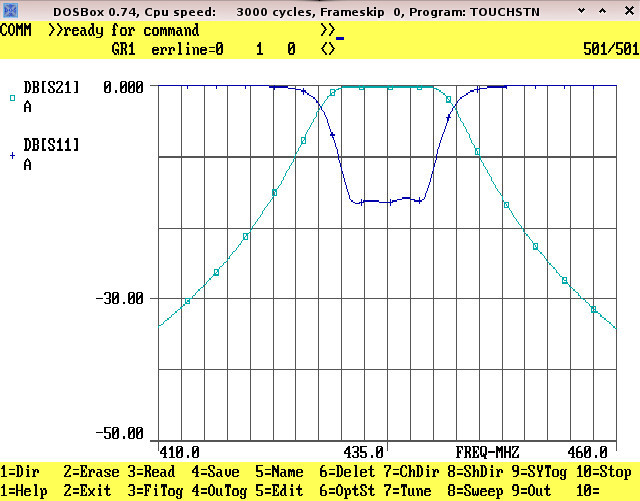

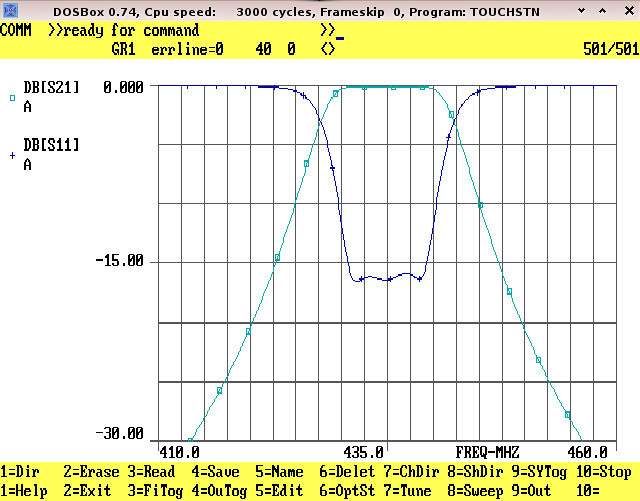

Touchstone-Simulation

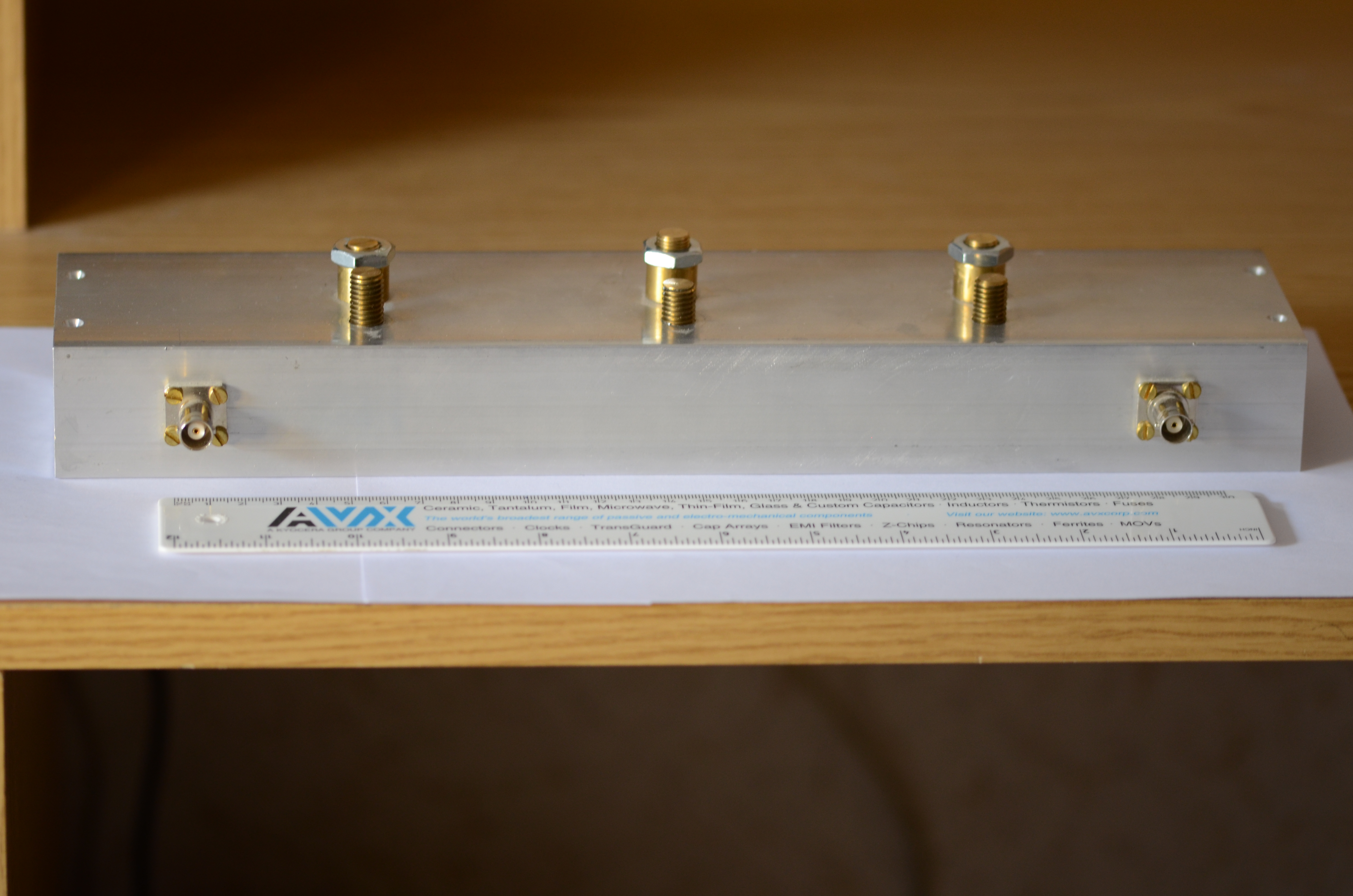

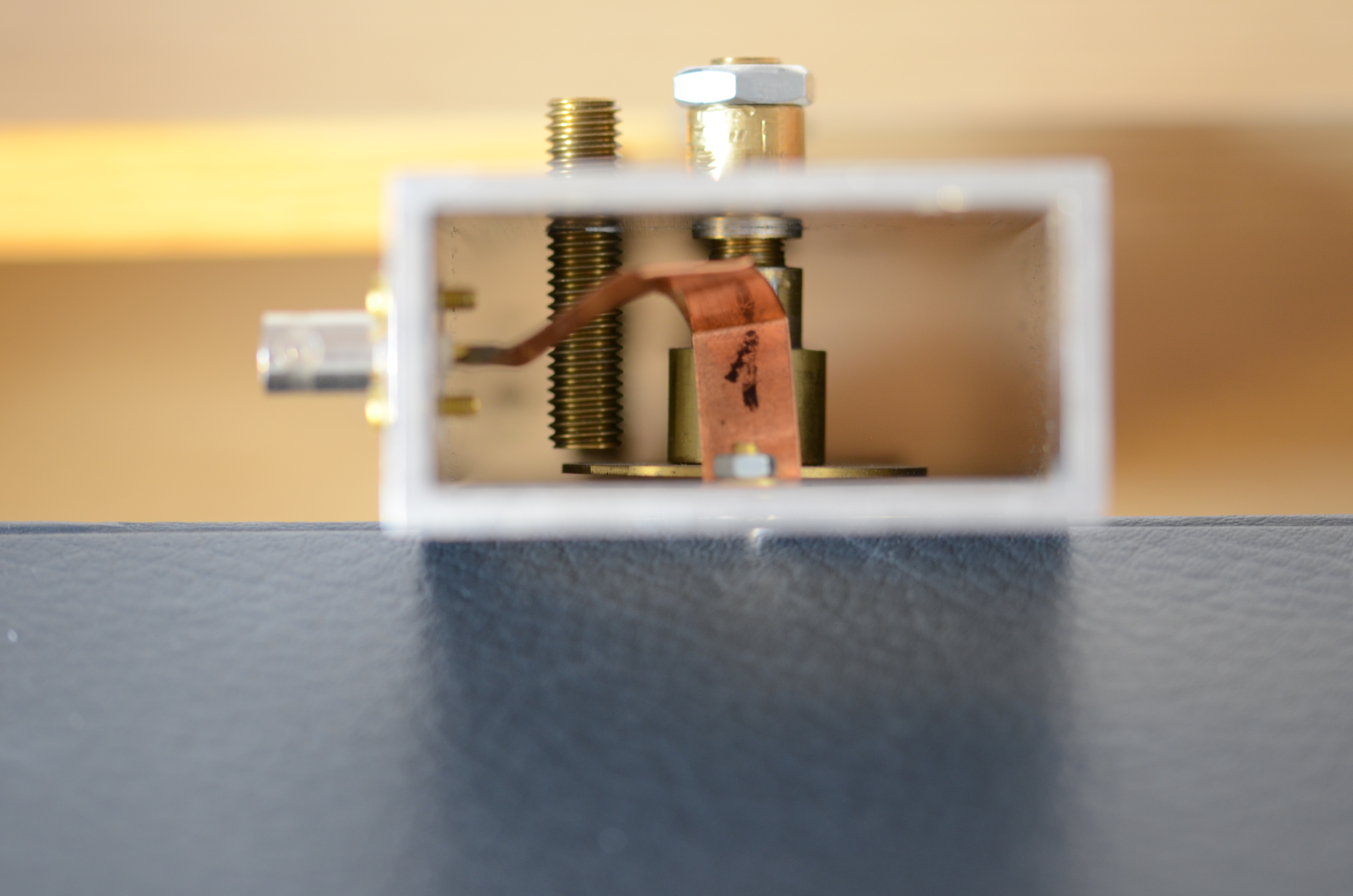

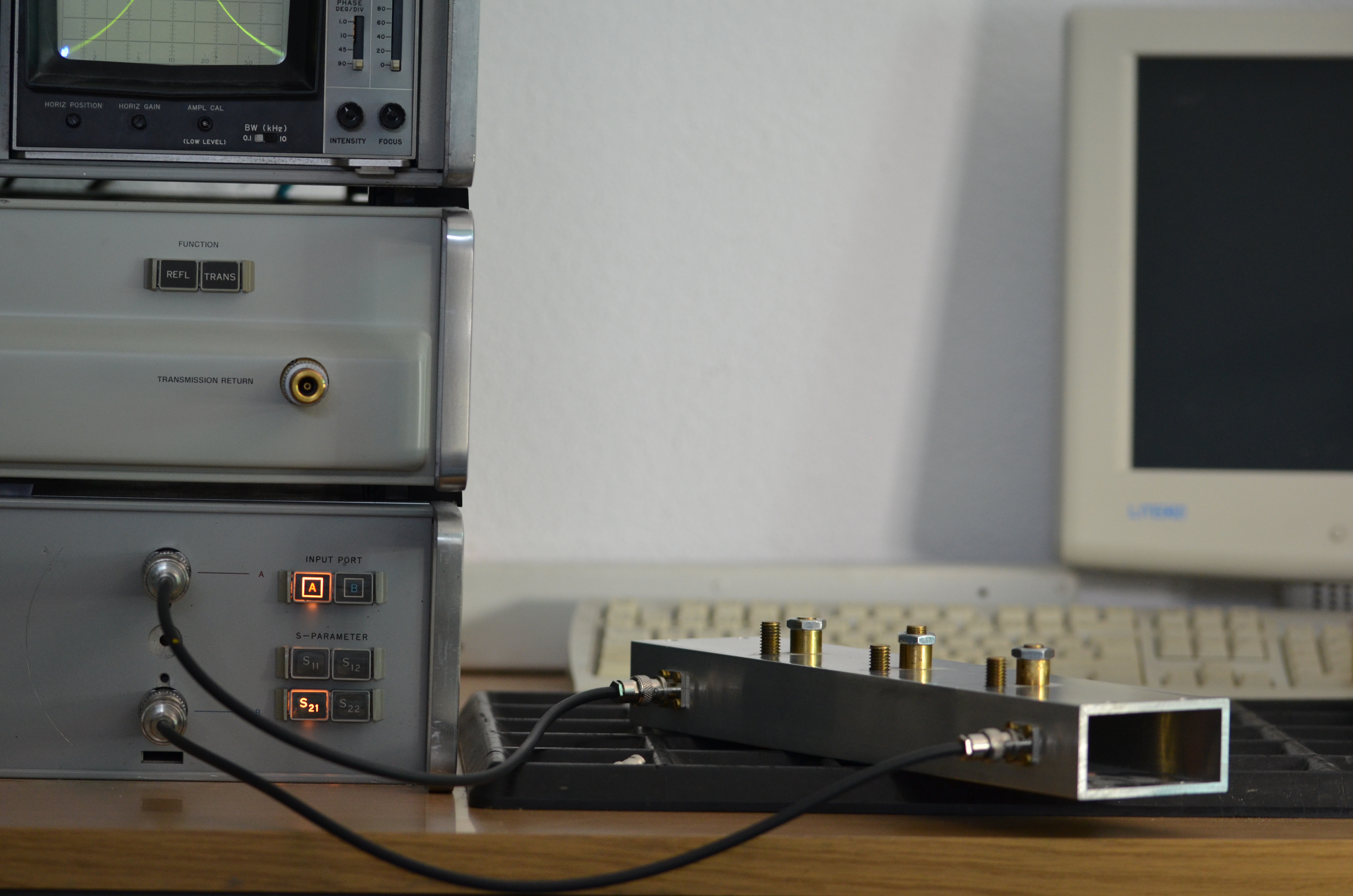

Mechanischer Aufbau

Aluprofil: Wandstärke 4mm; Außenmaß 80x40; Innenmaß 72x32; Länge ca. 4x90mm=360mm
6 Abgleichelemente
Als erstes Versuchsmuster ganz in Ordnung,
hinsichtlich mechanischer Stabilität und Toleranzempfindlichkeit,
sind allerdings noch etliche Verbesserungen notwendig.

Sonstige Eigenschaften:

Messergebnisse: siehe obige Bilder vom Netzwerkanalysator

Anwendung:

Als Eingangsfilter zur Eliminierung von Außerbandstörungen,
im Senderausgang zur Eliminierung der Oberwellen.

Literatur:

1. The Design of Evanescent Mode Waveguide Bandpass Filters for a Prescribed Insertion Loss Characteristic
George F. Craven and C. K. Mok
IEEE TRANSACTIONS ON MICROWAVE THEORY AND TECHNIQUES, VOL. MTT-19, NO. 3, MARCH 1971 , Seite 295
2. Evanescent Mode Microwave Components
George F.Craven, Richard F.Skedd
Artech House 1987

Entwicklung:

Dipl.Ing.(FH) Nachrichtentechnik Gerhard Engelbrecht
DG3NDB
