23cm Evanescent Mode Waveguide Bandpass Filter (4 Resonatoren)
(Amateurfunk)

(Evanescent=arbeitet unterhalb der Hohlleiter-Grenzfrequenz im TE10-Mode)
Bandpass Fu=1240MHz; Fo=1300MHz (23cm Amateurfunkband)

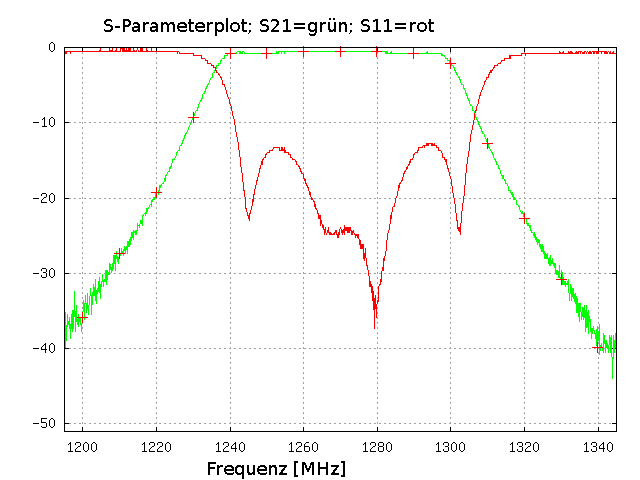

Plotdarstellungen der S-Parameter:

typischer Kurvenverlauf

Kurzdaten (typische Werte):

Durchlassdämpfung Bandmitte ca. 1dB, an Bandgrenzen ca 2.5dB
Selektion-Nahbereich: siehe Bilder
Weitabselektion: oberhalb 1400MHz Dämpfung > 50dB
                             unterhalb 1150MHz Dämpfung > 50dB
Dämpfungsrückgang ab ca. 4GHz

Sonstige Eigenschaften:

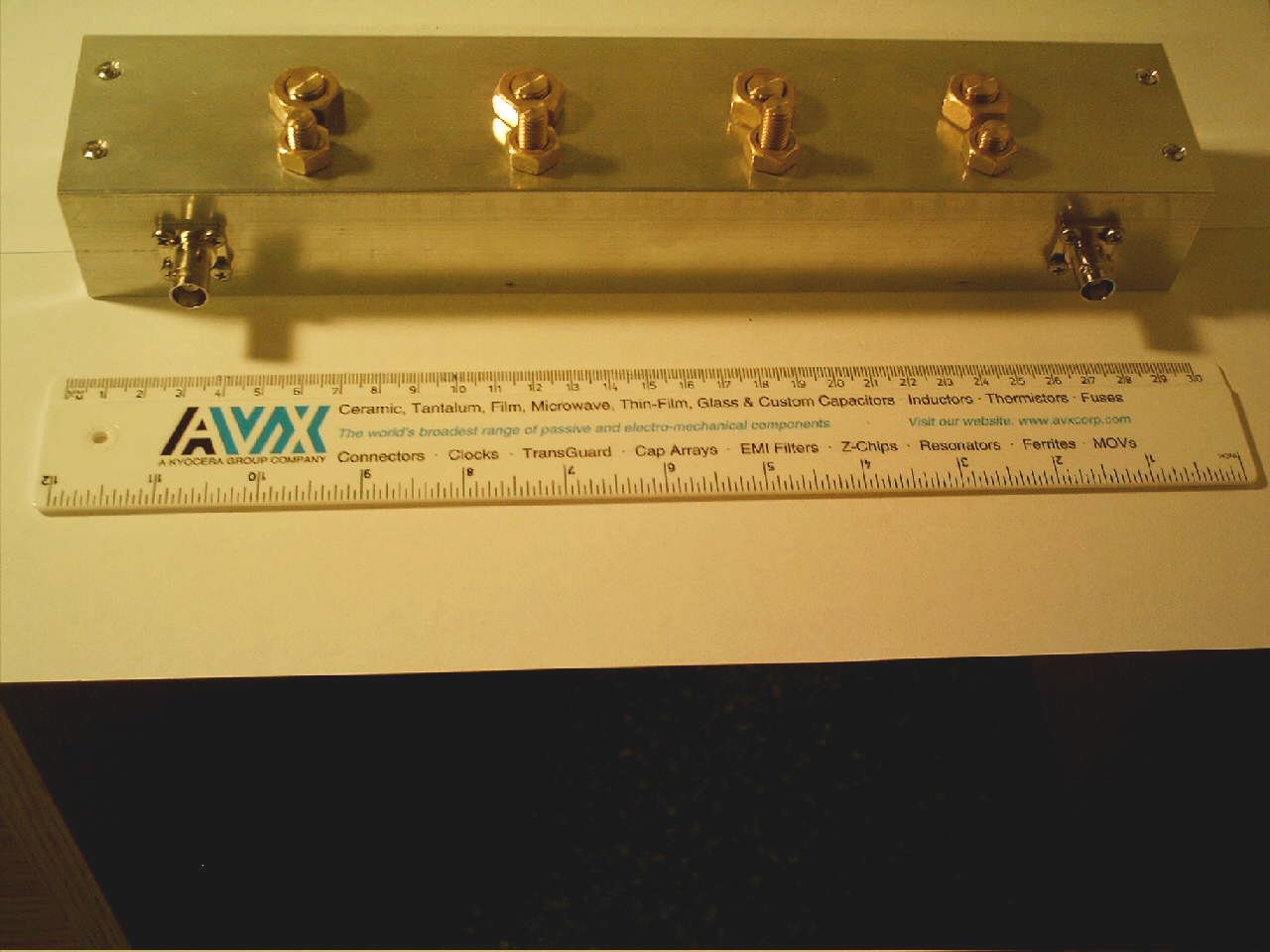

Abmessungen: 60x40x300mm
8 Abgleichelemente

Anwendung:

als Eingangsfilter zur Eliminierung von Außerbandstörungen, geringe Einfügungsdämpfung.
im Senderausgang zur Eliminierung der Oberwellen, robuster mechanischer und elektrischer Aufbau.

Literatur:

1. The Design of Evanescent Mode Waveguide Bandpass Filters for a Prescribed Insertion Loss Characteristic
George F. Craven and C. K. Mok
IEEE TRANSACTIONS ON MICROWAVE THEORY AND TECHNIQUES, VOL. MTT-19, NO. 3, MARCH 1971 , Seite 295
2. Evanescent Mode Microwave Components
George F.Craven, Richard F.Skedd
Artech House 1987

Entwicklung:

Dipl.Ing.(FH) Nachrichtentechnik Gerhard Engelbrecht
DG3NDB
